解密TLC NAND Flash技术——存储芯片领域的先锋之选

2024-02-08 拓优星辰
        在存储芯片及存储卡领域,TLC NAND Flash技术是一种备受关注的创新。拓优星辰将深入介绍TLC NAND Flash是什么以及它在存储行业中的重要性,为您解开这一先进技术的神秘面纱。
        一、什么是TLC NAND Flash?

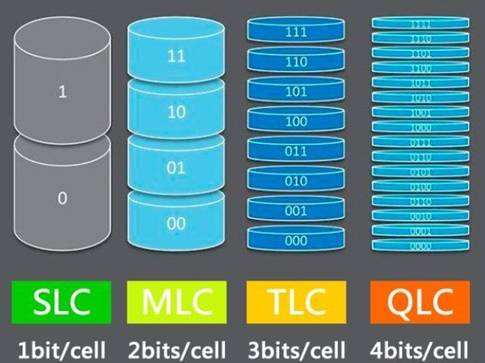

        TLC NAND Flash,全称为Triple-Level Cell NAND Flash,是一种闪存存储技术。与传统的SLC(Single-Level Cell)和MLC(Multi-Level Cell)相比,TLC NAND Flash更进一步地提高了存储密度。它之所以被称为“Triple-Level Cell”,是因为每个存储单元可以存储三个不同电荷状态,代表着更多的位元组合,从而实现更高的数据存储密度。
        二、关键特性和优势
        1. 高存储密度
        TLC NAND Flash的最显著特点之一是其高存储密度。通过每个存储单元可以表示更多不同状态,相较于SLC和MLC,TLC可以在相同面积内存储更多的数据,从而提高了存储效率。
        2. 成本效益
        由于高存储密度,TLC NAND Flash在生产成本上具有优势。相对于SLC和MLC,TLC可以提供更大容量的存储,同时在成本上相对更为经济,使其成为大容量存储需求的理想选择。
        3. 适用广泛
        TLC NAND Flash广泛应用于各类存储设备,包括固态硬盘(SSD)、存储卡、USB闪存驱动器等。其灵活性和高性价比使得TLC技术成为现代存储解决方案的核心。
        4. 可靠性与性能
        尽管TLC NAND Flash相较于SLC和MLC在耐用性上有所降低,但通过先进的控制算法和错误校正技术,制造商可以实现出色的可靠性和性能。这使得TLC NAND Flash在满足大多数应用需求的同时,保持了令人满意的性能水平。
        三、应用场景
        1. 固态硬盘(SSD)
        TLC NAND Flash在SSD中的应用已成为业界的主流。其高容量、成本效益以及足够的性能,使得消费者能够以更低的价格获得更大容量的SSD,提升了计算机系统的整体性能。
        2. 存储卡和U盘
        TLC NAND Flash也被广泛用于存储卡和U盘等便携式存储设备。消费者可以在相对较小的物理尺寸内获得更大的存储容量,适用于各种移动设备和数码产品。
        3. 嵌入式系统
        TLC NAND Flash在嵌入式系统中的应用也不可忽视。其高度集成的特性使得它成为各类嵌入式设备中存储数据的理想选择,满足了不同应用领域对存储容量和性能的需求。
        四、未来发展趋势
        TLC NAND Flash技术的发展不仅仅止步于目前的水平。未来,我们可以期待更加先进的制造工艺、更出色的错误纠正技术以及更高的性能水平。这将进一步拓展TLC NAND Flash在各个领域的应用,推动整个存储技术的发展。
        TLC NAND Flash技术的引入为存储芯片及存储卡行业带来了更高的存储密度和更经济的解决方案。其广泛应用于SSD、存储卡、U盘等各类设备,不仅满足了消费者对大容量存储的需求,同时为制造商提供了更多的创新空间。随着技术的不断发展,TLC NAND Flash必将在未来发挥更为重要的作用,推动整个存储行业的不断进步。
