NAND闪存技术作为现代存储芯片的核心之一，为各类设备提供了高效、可靠的数据存储方案。作为存储芯片及存储卡的原厂，我们将在拓优星辰中深度解析NAND闪存的结构，帮助您更全面地了解这一重要技术。
        第一部分：NAND闪存简介
        NAND闪存是一种非易失性存储技术，主要用于固态硬盘（SSD）、USB闪存驱动器、存储卡等设备。与传统的硬盘驱动器相比，NAND闪存具有更小的体积、更低的功耗以及更快的读写速度，成为现代存储设备的首选之一。
        第二部分：NAND闪存的基本结构

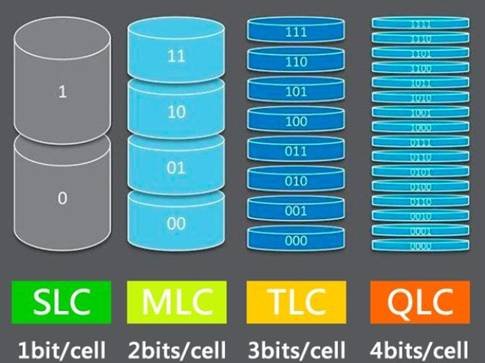

        NAND闪存的基本结构由存储单元、页、块和平面组成。         1. 存储单元： 存储单元是NAND闪存的最小存储单元，通常由一个或多个存储细胞组成。每个存储细胞能够存储一个或多个位的数据，具体取决于闪存的类型，如SLC（Single-Level Cell）、MLC（Multi-Level Cell）或TLC（Triple-Level Cell）。
        2. 页（Page）： 页是NAND闪存的基本读写单元，一般包含多个存储单元。典型的页大小为2KB、4KB或8KB。当需要读取或写入数据时，数据将以页为单位进行传输和操作。
        3. 块（Block）： 块是NAND闪存的擦除单元，由多个页组成。擦除操作是NAND闪存中一项相对缓慢的操作，通常需要擦除整个块，然后再写入新的数据。典型的块大小为128KB或256KB。
        4. 平面（Plane）： 平面是多个块的组合，具有多个页和存储单元。NAND闪存通常包含多个平面，以提高并行读写能力。
        第三部分：NAND闪存的工作原理
        NAND闪存的读写操作是通过控制电荷在存储细胞中的存储状态实现的。在写入时，通过施加适当的电压，电荷被注入存储细胞，改变存储状态。在读取时，通过探测存储细胞中的电荷状态来识别存储的数据。
        擦除操作是NAND闪存的一个关键环节，涉及将整个块的存储单元重置为初始状态。这一操作的慢速度是由于擦除必须同时影响块内的所有页，因此需要谨慎规划数据写入，以最小化擦除的频率。
        第四部分：NAND闪存的优势
        1. 高速读写： NAND闪存的基本结构和读写原理使其具有较高的读写速度，适用于对数据响应速度有较高要求的应用场景，如固态硬盘和存储卡。
        2. 高存储密度： 通过层叠存储单元、多级存储单元等技术，NAND闪存实现了在相同物理空间内存储更多的数据，提高了存储密度，满足大容量存储需求。
        3. 低功耗： NAND闪存相比传统硬盘在读写时功耗较低，有助于延长电池寿命，特别适用于移动设备。
        NAND闪存技术的结构和工作原理对于理解现代存储芯片的内在机制至关重要。通过不断创新和优化，我们将继续推动NAND闪存技术的应用，为客户提供卓越的存储性能和更大的存储容量。选择我们，选择领先的NAND闪存技术，让存储更快速、更强大。
